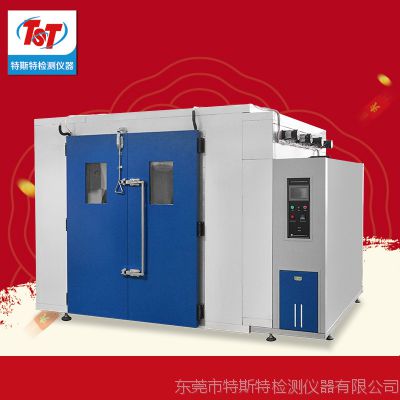

一、恒温恒湿试验室主要特点：

   1．试验系统结构设计应***合理，制造工艺规范，外观美观、大方。

   2．该试验箱主要功能元器件均应采用世界***配置（含金量高）、技术原理***可靠、噪音与节能得到控制。

   3．零部件的配套与组装匹配性好，主要功能元器件均应采用具有国际***水平的***件，提高了设备的安全性和可靠性，***用户长时间、高频率的使用要求。

   4．设备应具有良好的操作性、维护性、良好的温度稳定性及持久性、良好的安全性能、不污染环境及危害人身健康。

   5．控制柜内所有电线均应有专用设备打印制作的序号和编号，线路清楚，一目了然。

二、恒温恒湿试验室使用条件：

   1．电压： 三相380V±10%、 60/50±10Hz。三相四线+接地线；设备使用功率:约45KVA，总动力线径平方数为：16mm2。

   2．环境温度：±25℃±5℃。

   3．环境湿度： < 85%R.H（25℃）。

   4．大气压： 86～106Kpa。

   5．环境条件：设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其它热源直接辐射。

   6．设备应水平放置于通风良好的试验室内，周围应留有充足的空间供操作及维护之用。

   7．加湿用水：干净自来水，(经纯水器净化处理纯净水，电阻率≥500Ω)。

   8．冷却水供水温度10-30℃，压力：0.1--0.3Mpa,循环冷却水流量7.81立方米/小时,水塔直径≤1.4M。

三、恒温恒湿试验室设计标准：

GB10589-89低温试验箱技术条件

GB10592-89高低温试验箱技术条件

GB10586-89湿热试验箱技术条件

GB11158-89高温试验箱技术条件

GB/T5170.2-1996电工电子产品环境试验设备基本参数检定方法 温度试验设备

GB/T5170.5-1996电工电子产品环境试验设备基本参数检定方法 湿热试验设备

GB2423.22-87电工电子产品基本试验规程 试验N：温度变化试验方法

GB2423.1-89电工电子产品基本试验规程 试验A: 低温试验方法

GB2423.2-89电工电子产品基本试验规程 试验B: 高温试验方法

GB2423.3-91电工电子产品基本试验规程 试验Ca: 恒定湿热试验方法

GB2423.4-89电工电子产品基本试验规程 试验Db: 交变湿热试验方法

GB2424.1-89电工电子产品基本环境试验规程 试验Db: 高低温试验导则

四、恒温恒湿试验室主要技术参数：

1.室内工作室净空尺寸：2*1.5*1米

2．外型尺寸大约：以实际尺寸为准

3．除雾透视窗尺寸：2个：宽300×高450 ；

4．温、湿度范围：-10℃～ 55℃； 20％R.H.～98％R.H.

5．温、湿度波动度：≤±0.5℃；±1.5％R.H.（恒定状态时）

6．温、湿度均匀度：≤±2℃；±3.0％R.H.（恒定状态时）

7．温、湿度解析精度：0.01℃；0.1%RH.

8．升/降温速率约 ：升温3℃/min；降温 1℃/min（非线性空载）

9．湿度范围：20％R.H.～95％R.H. （详见温湿度控制能力范围图）

   10．恒温室内风速：控制器功能进行增加，可以控制风机变频器，通过变频器控制风机调速运转，可以做到风速自动可调。恒温室内工作升温及降温风速≤1m/s；0℃~80℃恒温时，风速为0.5m/s；-30℃~0℃恒温时，风速为0.6m/s；-50℃~-30℃恒温时，风速为0.8m/s。

温度变化速率为空气温度平均变化速率,而非产品温度变化速率.

11．制冷方式：水塔式

12．电 源：380V±10% ，60/50HZ

13、功 率：45KW左右.

以上设备运行技术数据均是在室温20±5℃,相对湿度≤85%R.H，试验箱空载非线性条件下，冷却水温为10-30℃，水压在0.1—0.3Mpa之间的清洁淡水，温湿度恒定两小时后测得的数据。

注:在无试验负荷、无层架情况下稳定60分钟后测定的性能。关于温度上升及下降时间是指水冷式在周围环境温度为+5～32℃,冷却水温在＋25℃～32℃,空载时所测量的性能.温湿度传感器3个，设置于试验箱出风口、回风口、以及距离出风口的最远距离处。传感器的温度与箱内温度有差异，出风口温度传感器不代表箱内实际温度。通过第三方校验、出厂校验，控制器显示温度代表箱内实际温度。温湿度均匀度定义为：实验室几何中心点处，温湿度时的所测之资料。

以上数据性能，测量，计算方法参照GB5170.2 ；GB5170.5的方法测定。
